하수량이 비교적 적은 마을단위 소규모처리장의 종합 전처리 설비로서 유입하수중의 협잡물과 모래 등의 침사물을 동시제거 할 수 있는 일체형의 장비로 구성된다.

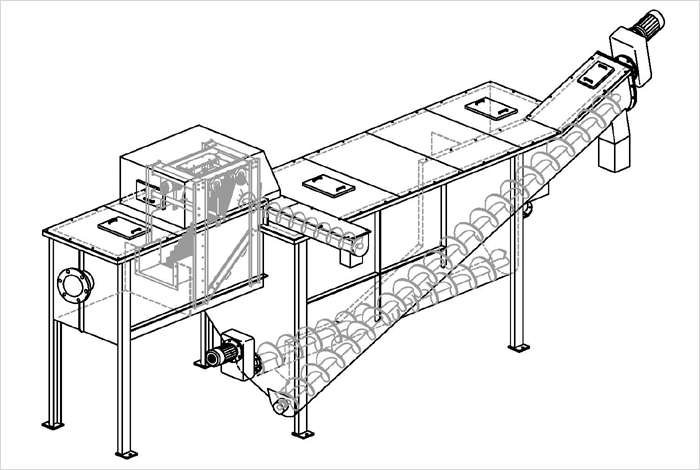

라인으로 유입되는 하수는 미세협잡물의 제거가 가능한 계단식스크린으로 1차 여과 처리되어 침사부로 유입되며 침사지에서는 0.3m/sec 이하의 느린 유속과 30초 이상의 체류시간을 갖도록 하여 원활한 침사작용이 될 수 있는 탱크구조로 제작된다. 탱크내에서 침전된 침사류는 수평스크류에 의해 한곳으로 집중 포집되어 경사 스크류에 의해 인양 제거된다. 수거되는 협잡물과 침사류는 별도 분리되어 배출되며, 지상에서의 콤팩트한 장치구성으로 협소한 공간에서의 설치가 가능하며 유지관리가 편리하다.

하수, 위생, 축산 등의 전처리시설

20㎥/Hr ~ 1000㎥/Hr

■ 스크린설비 - 고정과 회전계단형 바로 구성된 계단식스크린
■ 침사제거설비 - 포집용 수평 스크류와 인양용 경사 스크류
■ 침사조 - Max 0.3m/sec V, Min 30sec T, Stainless Steel
■ 제어반 - 타이머에 의한 수동 및 자동운전
■ Option - 협잡물 탈수장치, 수위 감지장치

■ 고정 톱니형격자판들 사이에서 근접 회전 운동하는 회전 격자판들이 배치되는 구조로서
점착성 슬러지가 많이 발생하는 처리현장에서도 바 사이에서의 막힘 발생이 전혀 없다.

■ 수중부에 마모성 부품이나 구동장치가 없음으로 협잡물이나 모래 등에 의한 고장요인이 없고 보수가 간편하다.

■ 침사와 협잡물제거가 일체형의 콤팩트한 장치로 구성되어 좁은 공간에서도 시설이 가능하다.

■ 장치전체가 COVER처리되어 악취발생이 적으며 내 부식성 Stainless Steel로 제작되어진다.

■ 유입하수가 톱니형격자판 상면에 곧바로 유입되는 구조로서 하수량이 적은 바닥부의 낮은 수위에서도 여과작용이 탁월하다.

■ 여타종류의 종합처리기보다 물의 통과저항이 적고 막힘이 없어 급격한 하수량의 변동에도 월류 위험이 적다.

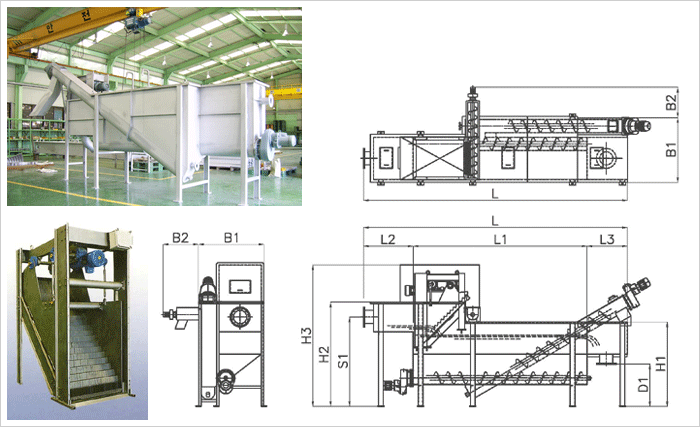

하수량 ㎥/hr	유입구	배출구	L	L1	L2	L3	H1	H2	H3	S1	D1	B1	B2
50	150	150	4200	2800	700	700	1500	1900	2600	1600	750	900	500
100	200	200	4800	3200	800	800	1600	2000	2700	1700	700	1100	600
200	300	300	5300	3500	800	1000	1700	2100	2800	1800	850	1300	600
300	350	350	5700	3800	800	1100	1800	2200	2900	1900	850	1400	600
400	400	400	6300	4200	1000	1100	1900	2300	3000	1900	850	1500	700
500	500	500	6600	4500	1000	1100	1900	2300	3000	1900	1000	1600	700
600	500	500	7400	5000	1200	1200	2000	2500	3100	2100	1000	1800	700
800	600	600	8300	5500	1400	1400	2200	2700	3100	2200	1000	1900	700

* 상기치수표는 필요에 따라 예고 없이 변경될 수 있음.
